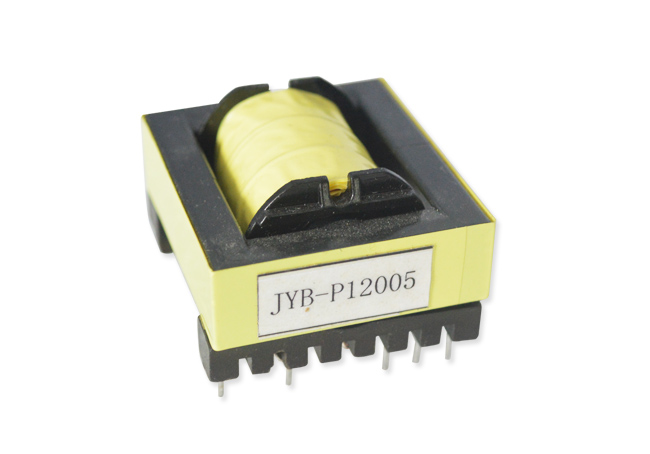

高頻變壓器主要應用于電力傳輸、電壓轉換和絕緣隔離。高頻變壓器作為一種主要的軟磁電磁器件，它們被廣泛應用于電源技術和電力電子技術中。一般對它有所了解的人都喜歡自己的設計和制作，[敏感詞]就給大家介紹一下高頻變壓器的設計步驟。
步驟一：確定初級側的匝數。當然，你要先選擇磁芯，設置原邊的小輸入電壓為VS，導通時間用TON表示，你需要自己設置一個磁芯幅值。一般我取0.2到0.25T，因?yàn)檎蜃儔浩鞑恍枰狣C分量，所以這個值可以大于反激。初級側的匝數為NP=VS*TON/AE*B，其中AE為磁芯的截面積。
步驟二：繪制出原邊的電流波形，計算出原邊電流波形的有效值，從而確定線徑。因?yàn)殡娏鞑ㄐ问菑亩蝹?cè)感應出來的，所以該波形是開關管導通的電感電流波形的一部分。這個電流波形的峰值就是電感電流的峰值除以匝數比，會計算出來，所以這個電流波形的有效值=(IP*V/VS)*<(KRP平方/3-KRP根號下)1)*D>然后根據這個電流值選線，電流密度同上。
步驟三：確定次級電流的波形，求出次級電流波形的有效值。當開關導通的時候，次級電流的波形是電感電流的一部分，這個波形類似于初級電流的波形，因?yàn)樵嫉膫?cè)電流波形就是由此感應出來的。在IP*的根號下，其有效值=<(KRPsquare/3-KRP1)*D>。相應地選擇行。
步驟四：確定自饋的繞組，一般與原邊同名端相反，使用磁復位釋放電壓感應電壓。
